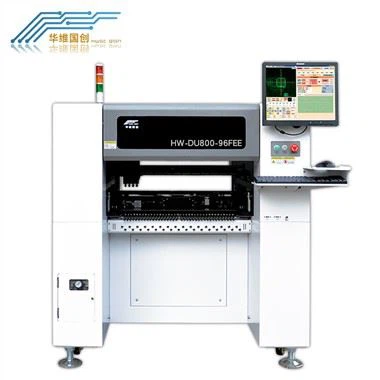

MÁY GỌC MÁY CÔNG NGHỆ CAO VỚI ĐỘ CHÍNH XÁC 005 mm VÀ TỐC ĐỘ 7000

Số lượng vị trí đứng đầu

4 (độ chính xác cao)

Số khay IC

48

Số lượng nguồn cấp dữ liệu

50/44 (tùy thuộc vào bộ nạp 8 mm)

Độ chính xác định vị

0.01mm

Độ chính xác lắp lặp đi lặp lại

0.05mm

Phạm vi tốc độ lắp đặt của điện trở

5000-8000Các thành phần điện dung Pcs/h

Thành phần áp dụng

điện trở, tụ điện, chip, hạt đèn 0201-30*30mm, v.v.

Diện tích tối đa được hỗ trợ của PCB

50*50mm-(50F)350*190mm /(44F)350*260mm

máng ăn

bộ nạp điện, bộ nạp khí nén, bộ nạp rung, khay IC, v.v.

thiết bị nhận dạng

camera đánh dấu x1, camera nhận dạng nhanh x4, camera độ chính xác cao x1

Chiều cao tối đa của các thành phần áp dụng

Nhỏ hơn hoặc bằng 7mm

Chế độ truyền tải PCB

nhập ba giai đoạn, kết nối tự động từ trái sang phải, định vị PCB tự động

đánh dấu định vị

thủ công/tự động

Phương pháp lập trình

lập trình tự động sau khi nhập thủ công các tệp tọa độ PCB

Hệ thống điều khiển

Hệ thống điều khiển HuaweiGuochuang

Độ dài bước tối đa của trục XY

629mm * 679mm

Đường ray của trục XY

hướng dẫn chuyển động tuyến tính cộng với tuốc nơ vít

Chế độ chuyển động của trục XY

liên kết thông minh tăng tốc và giảm tốc của đường cong và đường thẳng, thuật toán nội suy tuyến tính tích hợp.

Máy tính điều khiển

máy tính điều khiển công nghiệp với bộ xử lý hiệu suất cao của Intel

Điều chỉnh phương pháp của bản nhạc

điện

Phạm vi của bộ đệm vòi phun

4,5mm

Độ dài bước tối đa của trục Z

20 mm

Phạm vi góc cho các thành phần

±180 độ

động cơ

Dòng động cơ AC Servo

Tài xế

trình điều khiển DSP tốc độ cao

Yêu cầu cung cấp không khí

bộ lọc nước dầu, Lớn hơn hoặc bằng 50L, bộ lọc bụi và ổn định áp suất không khí, v.v.

Cung cấp chân không của vòi phun

máy tạo chân không tích hợp chức năng nổ chân không tốc độ cao

Phạm vi áp suất cung cấp không khí

0.5-0.7Mpa

hệ điều hành

Nghiên cứu và phát triển độc lập Hệ điều hành thông minh SMT dựa trên Windows

PCB yêu cầu

3-5mm cạnh quy trình ở chế độ tự động

Hiển thị tầm nhìn

17-màn hình điều khiển công nghiệp inch

Cáp

cáp linh hoạt bền (10 triệu lần)

Nguồn cấp

220V 50/60Hz

Công suất trung bình

600W

Kích thước máy

máy bàn 1140*900*900mm
máy đứng 900*1140*1340mm

Cân nặng

(máy để bàn)210kg (máy đứng)280kg
