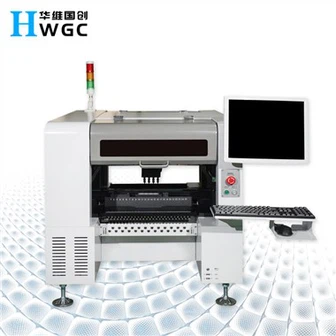

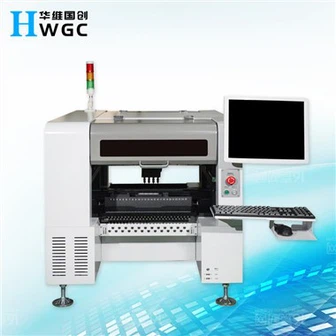

Hệ thống gắp và đặt thông minh
HWGC Hệ thống gắp và đặt tối ưu hóa và thông minh chọn và đặt HW-T4-44F SMT SMD
Giơi thiệu sản phẩm
|

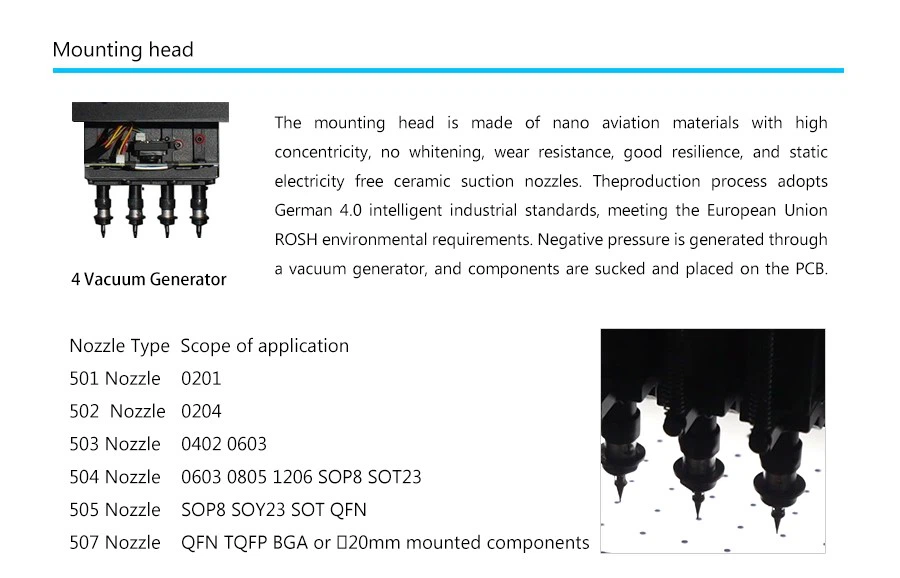

Số lượng đầu vị trí |
4(độ chính xác{1}}cao) |
|
Số lượng khay IC |
48 |
|
Số lượng người ăn |
50/44 (tùy thuộc vào bộ nạp 8mm) |
|
Định vị chính xác |
0,01mm |
|
Độ chính xác lắp lặp đi lặp lại |
0,05mm |
|
Phạm vi tốc độ lắp đặt của điện trở |
Linh kiện điện dung 5000-8000 Cái / h |
|

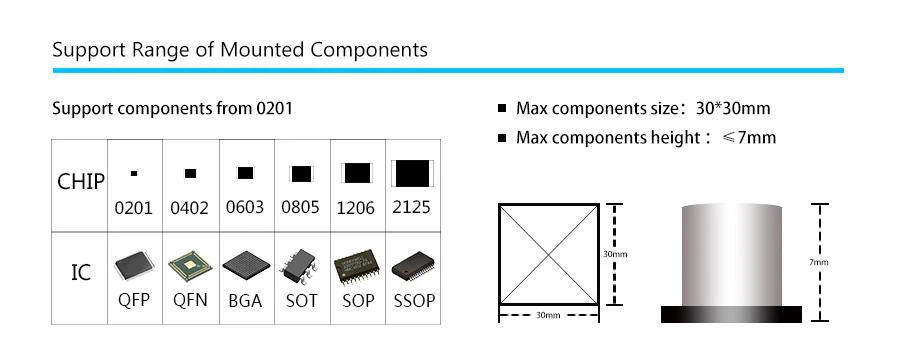

Thành phần áp dụng |
điện trở, tụ điện, chip, hạt đèn 0201-30 * 30 mm, v.v. |
|
Diện tích tối đa được hỗ trợ của PCB |
50*50mm-(50F)350*190mm /(44F)350*260mm |
|
Người cho ăn |
máy cấp liệu điện, máy cấp khí nén, máy cấp liệu rung, khay IC, v.v. |
|

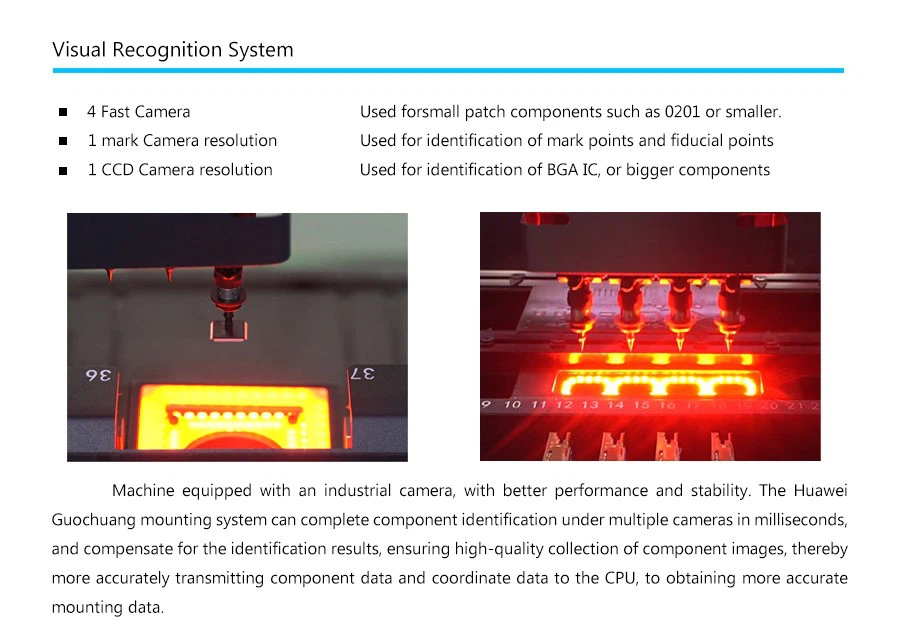

Thiết bị nhận dạng |
camera đánh dấu x1, camera nhận dạng nhanh x4, camera có độ chính xác cao-x1 |
|
Chiều cao tối đa của các thành phần áp dụng |
Nhỏ hơn hoặc bằng 7mm |
|
Chế độ truyền tải PCB |
ba{0}}giai đoạn nhập, tự động kết nối từ trái sang phải, định vị PCB tự động |
|
Đánh dấu định vị |
thủ công/tự động |
|
Phương pháp lập trình |
lập trình tự động sau khi nhập thủ công các tệp tọa độ PCB |
|
Hệ thống điều khiển |
Hệ thống điều khiển HuaweiGuochuang |
|
Độ dài bước tối đa của trục XY |
629mm*679mm |
|

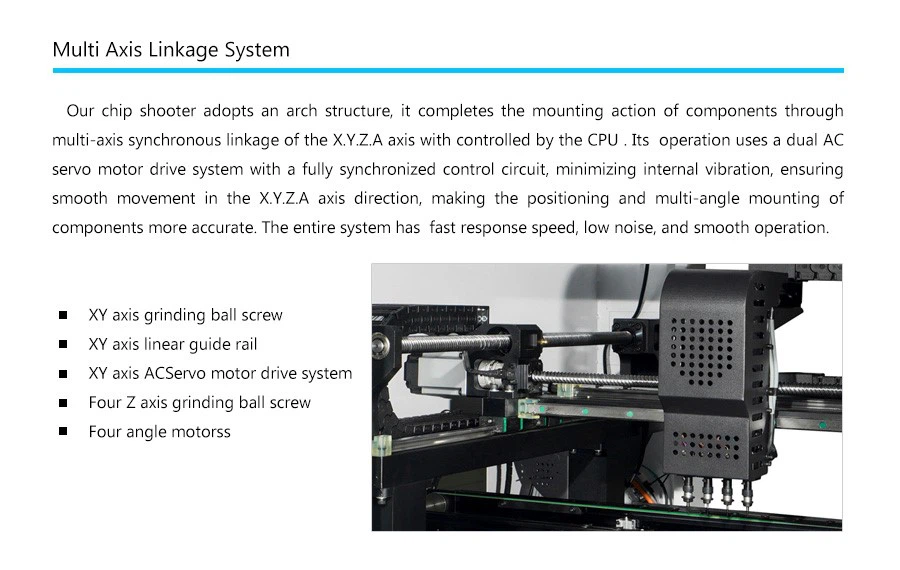

Đường đi của trục XY |
hướng dẫn chuyển động tuyến tính + Trình điều khiển vít |
|
Chế độ chuyển động của trục XY |
liên kết thông minh về tăng tốc và giảm tốc của đường cong và đường thẳng, thuật toán nội suy tuyến tính tích hợp. |
|
Điều khiển máy tính |
máy tính điều khiển công nghiệp có bộ xử lý-hiệu suất cao của Intel |
|
Phương pháp điều chỉnh bản nhạc |
điện |
|
Phạm vi đệm vòi phun |
4,5mm |
|
Độ dài bước tối đa của trục Z |
20 mm |
|
Phạm vi góc cho các thành phần |
±180 độ |
|
Động cơ |
Dòng động cơ AC servo |
|
Tài xế |
trình điều khiển DSP tốc độ cao- |
|
Yêu cầu cung cấp không khí |
bộ lọc nước dầu, Lớn hơn hoặc bằng 50L, bộ lọc bụi và bộ ổn định áp suất không khí, v.v. |
|
Cung cấp vòi phun chân không |
máy tạo chân không tích hợp chức năng nổ chân không tốc độ cao |
|
Phạm vi áp suất cung cấp không khí |
0,5-0,7Mpa |
|
hệ điều hành |
Nghiên cứu và phát triển độc lập hệ điều hành thông minh SMT dựa trên Windows |
|
PCB yêu cầu |
Cạnh xử lý 3-5mm ở chế độ tự động |
|
Hiển thị tầm nhìn |
Màn hình điều khiển công nghiệp 17 inch |
|
Cáp |
cáp linh hoạt bền (10 triệu lần) |
|
Nguồn điện |
220V 50/60Hz |
|
Công suất trung bình |
600W |
|

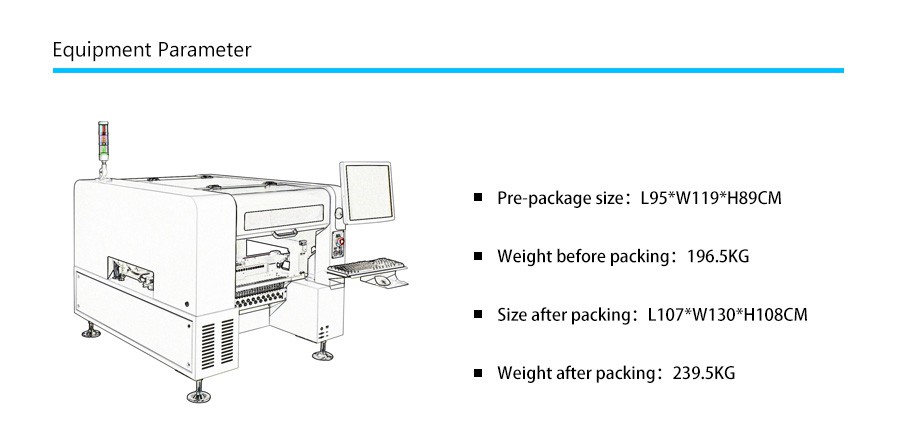

Kích thước máy |
máy bàn 1140*900*900mm |
|
Cân nặng |
(máy để bàn)210kg (máy đứng)280kg |
